1.A. Kafes Kiriş-Kolon Çerçeve Sistem

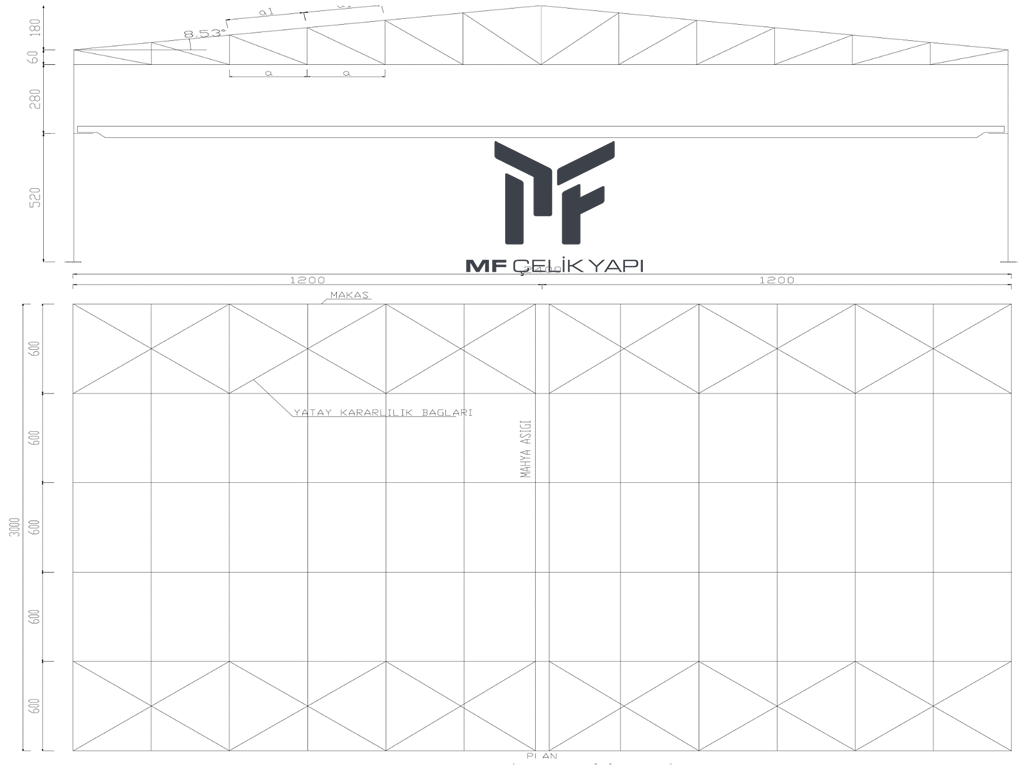

Bu bölümde 24m açıklıklı, 30m uzunluğunda kafes kiriş makas, 8m yüksekliğinde kolon ve üzerinde krenden oluşan bir sistem çözülmüştür. Bölüme ait plan ve detaylar Ek-1’de verilmiştir.
1.A. Sisteme Ait Bilgiler
- Sistem şekli : Kafes kiriş
- Çelik malzemesi : ST37, ST44 (kolonda)
- Birleşim aracı : Kaynak (makas, kolon ve temelde) , Bulon(temelde)
- Kaplama malzemesi : alüminyum sac levha (t=0.7mm)
1.B. Makasa Ait Bilgiler
- Makas aralığı(L) : 6.00m
- Makas açıklığı(Lm) : 24.00m - Aşık sayısı : 14
- Aşık aralığı (Y.D.) (a) : 2.00m
- Aşık aralığı (Ç.D.) (a1) : 2.02m
- Makas orta yüksekliği : 240cm - Çatı eğimi : 8.530
1.C.Yük Analizi
Çatı örtüsü öz ağırlığı…………………………………….…=5.00kg/m2 (Y.D.)
Aşık öz ağırlığı……….…………………….……………… =10.00kg/m2 (Y.D.)
Çatı makası öz ağırlığı…….………………………………. =15.00kg/m2 (Y.D.)
Kar yükü (TS498 e göre Adana 1.Kar bölgesi ; H<200m....k=75.00kg/m2 (Y.D.)

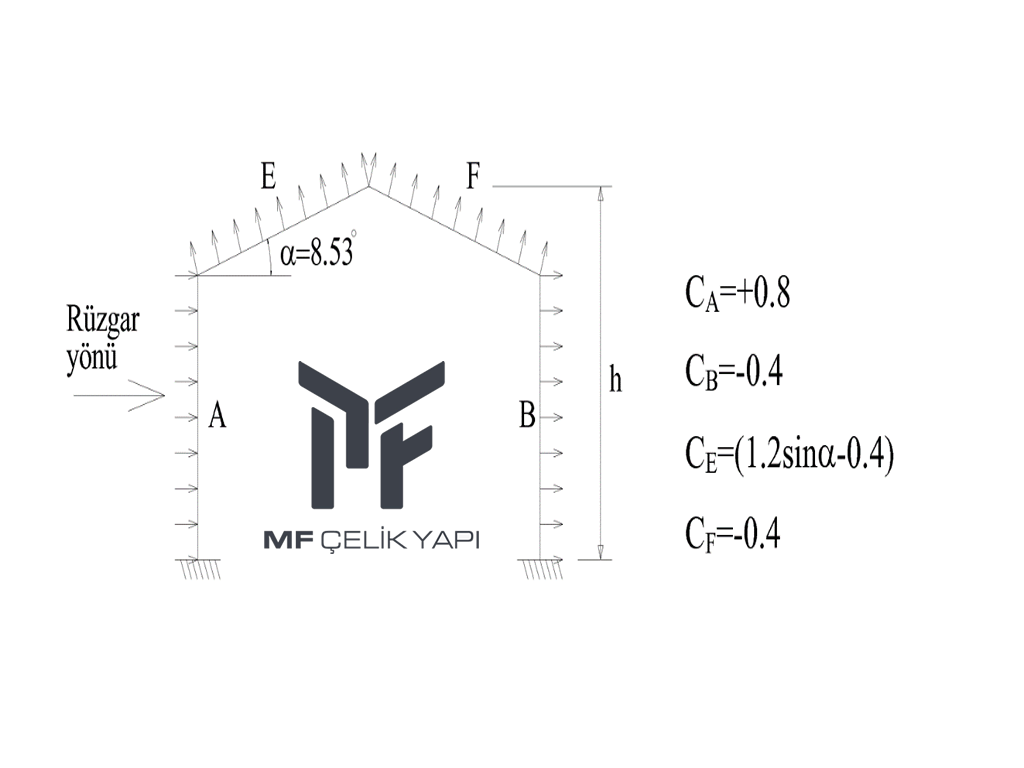

Rüzgar yükü hesabı, P=Cq, h=10.4 => qr=80 kg/m2
E düzleminde Pre=Ce.q=(1,2sinα-0,4).q=(1,2.0,148-0,4).80=-17.80kg/m2 (Ç.D.)
F düzleminde Prf=Cf.q=(-0,4).q=(-0,4).80..….….…...……=-32.00kg/m2 (Ç.D.)
A düzleminde Pra=Ca.q=(0,8).q=(0,8).80……...….….…... =64.00kg/m2 (D.D.)
B düzleminde Prb=Cb.q=(-0,4).q=(-0,4).80……....………..=-32.00kg/m2 (D.D.)
1.C.1.Düğüm Noktası Yüklerinin Hesabı
Öz ağırlık:
Çatı örtüsü + Aşık + Çatı makası = 30 kg/m2
g=30.6,00.2,00=360 kg=0,360 t. g/2=0,180 t.
Tam kar yüklemesi:
k=75 kg/m2 ; k=75.6,00.2,00=900 kg=0,900 t. ; k/2=0,450 t.
Yarım kar yüklemesi:
yk=75 kg/m2 ; yk=75.6,00.2,00=900 kg=0,900 t. ; yk/2=0,450 t.
Rüzgar yüklemesi:
rsol-E=Pwe=Pre.a1.L=-17,80.2,02.6,00=-215,74 kg=-0,216 t. Pwe/2=0,108 t
rsol-F= Pwf=Prf.a1.L=-32,00.2,02.6,00=-387,84 kg=-0,388 t. Pwf/2=0,194 t.
rsol-A=Pwa=Pra.L=-64,00.6,00=-384 kg/m
rsol-B=Pwb=Prb.L=32,00.6,00=192 kg/m
rsag-E=Pwe=Pre.a1.L=-32,00.2,02.6,00=-387,84 kg=-0,388 t. Pwe/2=0,194 t.
rsag-F= Pwf=Prf.a1.L=-17,80.2,02.6,00=-215,74 kg=-0,216 t. Pwf/2=0,108 t.
rsag-A=Pwa=Pra.L=32,00.6,00=192 kg/m
rsag-B=Pwb=Prb.L=-64,00.6,00=384 kg/m
Kolon zati yüklemesi:
g=0.0124.8.00.7.850=0.78t.
Kren yüklemesi: (kren kirişi hesabından)
vsol=vsag=-12.33(+z yönünde) ; -1.233(+x yönünde)

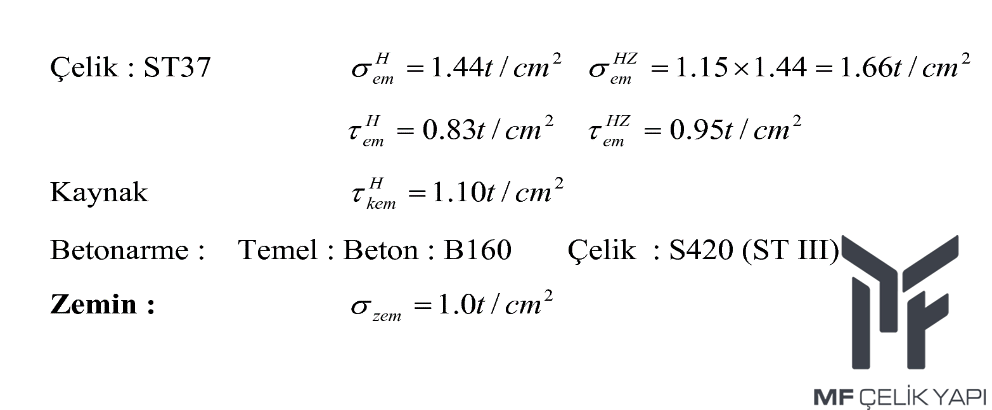

1.C.2.Malzeme

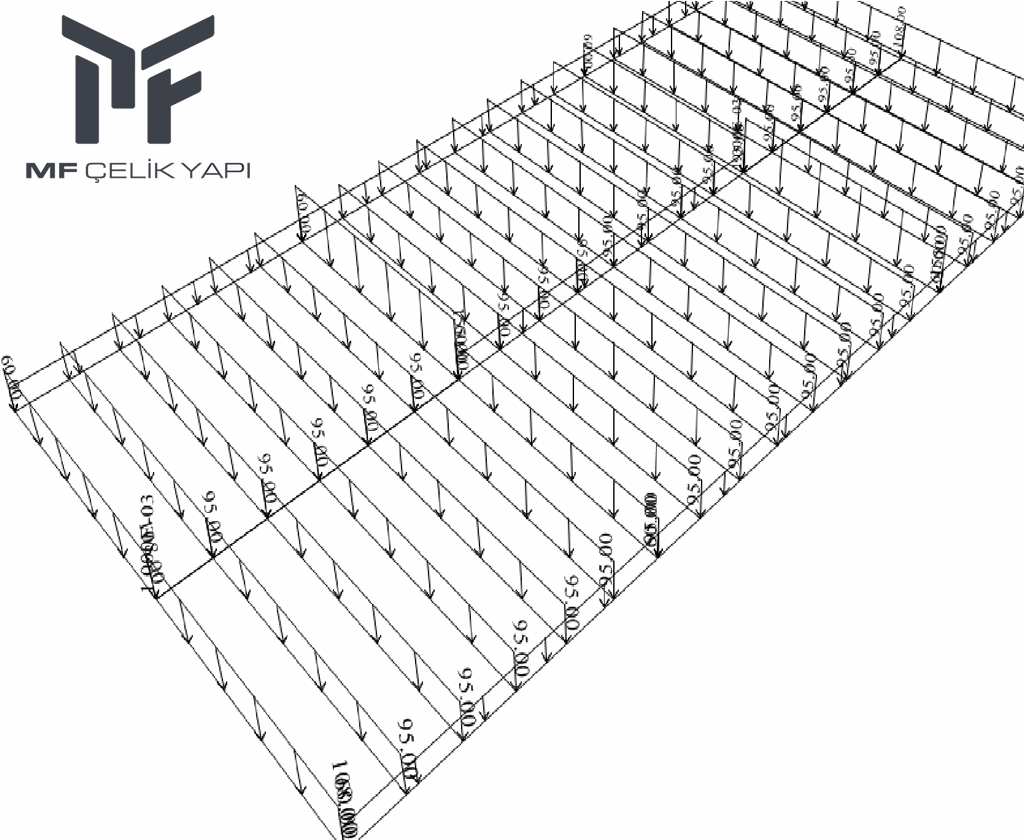

1.D. Sistemin SAP2000’de Analiz Edilmesi

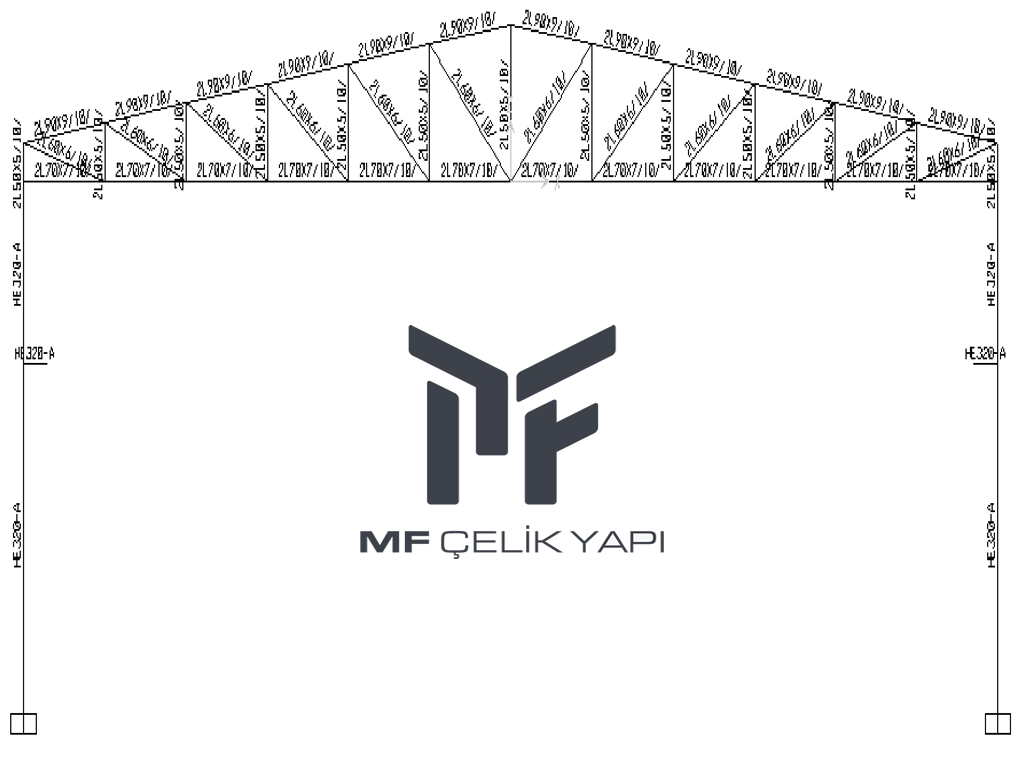

1.D.1. Analizden Kesitler
2. Dolu Gövdeli Çerçeve Sistemi

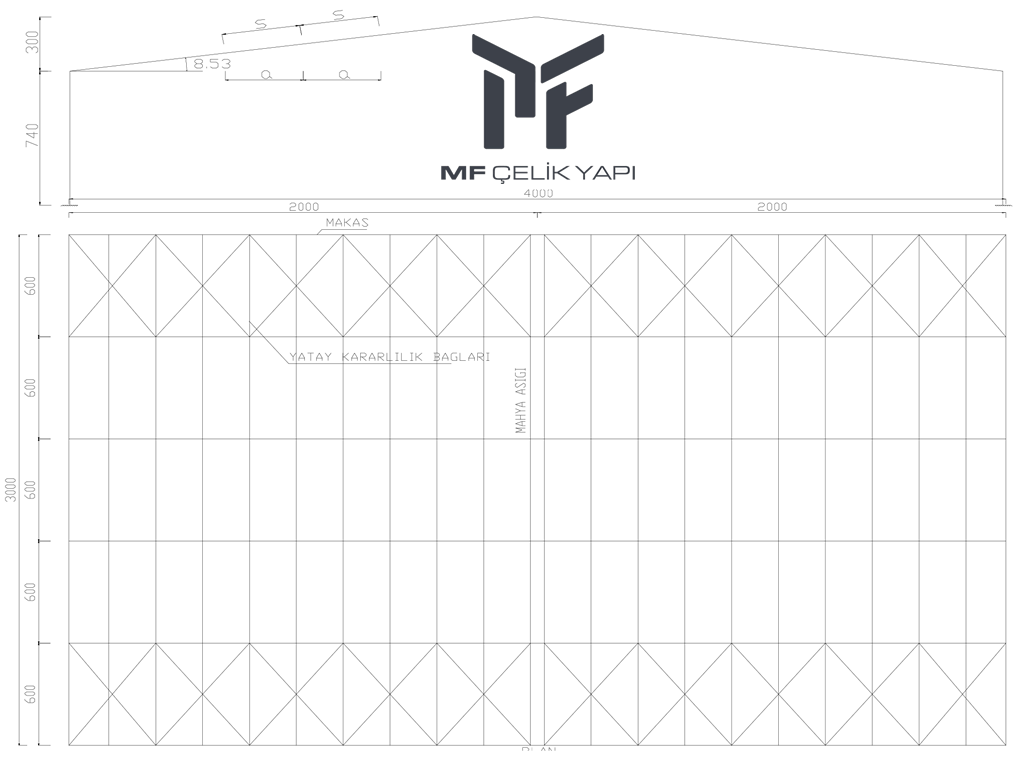

Bu bölümde 40m açıklıklı, 30m uzunluğunda, kolonu ve makası aynı kesite sahip, 7.40m yüksekliğinde kolon ve 3.00m orta yükseklikten oluşan bir sistem çözülecektir. Yüklerin seçiminde, boyutlandırma ve detaylandırmada TS498, TS648 ve TS3357’den yararlanılacaktır.
2.A. Sisteme Ait Bilgiler
Sistem şekli : Çerçeve (makas ve kolon)
Malzeme : ST37, ST44 (kolon ve makasta)
Birleşim aracı : Kaynak (makas, kolon ve temelde), Bulon (temelde)
Kaplama malzemesi : alüminyum sac levha t=0.7mm
2.B. Makasa Ait Bilgiler
Makas aralığı : 6.00m
Makas açıklığı : 40.00m
Aşık sayısı : 22
Aşık aralığı (Y.D.) : 2.00m
Aşık aralığı (Ç.D.) : 2.02m
Çerçeve orta yüksekliği : 3.00m
Çatı eğimi : 8.530
2.C. Yük Analizi
Çatı örtüsü öz ağırlığı =5.00kg/m2 (Y.D.)
Aşık öz ağırlığı =10.00kg/m2 (Y.D.)
Çatı makası öz ağırlığı =15.00kg/m2 (Y.D.)
Kar yükü (TS498 e göre Adana 1.Kar bölgesi ; H<200m k =75.00kg/m2 (Y.D.)
Rüzgar yükü hesabı, P=C*q, h=10.4 => qr=80 kg/m2
F düzleminde Prf=Cf.q=(-0,4).q=(-0,4).80 = -32.00kg/m2 (Ç.D.)
A düzleminde Pra=Ca.q=(0,8).q=(0,8).80 =64.00kg/m2 (D.D.)
B düzleminde Prb=Cb.q=(-0,4).q=(-0,4).80 =-32.00kg/m2 (D.D.)
2.C.1. Düğüm Noktası Yüklerinin Hesabı
Öz ağırlık:
Çatı örtüsü + Aşık + Çatı makası =30 kg/m2 g=30.6,00.2,00=360 kg=0,360 t. g/2=0,180 t.
Tam kar yüklemesi:
k=75 kg/m2 ; k=75.6,00.2,00=900 kg=0,900 t. ; k/2=0,450 t.
Yarım kar yüklemesi:
yk=75 kg/m2 ; yk=75.6,00.2,00=900 kg=0,900 t. ; yk/2=0,450 t.
Rüzgar yüklemesi:
rsol-E=Pwe=Pre.a1.L=-17,80.2,02.6,00=-215,74 kg=-0,216 t. Pwe/2=0,108 t
rsol-F= Pwf=Prf.a1.L=-32,00.2,02.6,00=-387,84 kg=-0,388 t. Pwf/2=0,194 t.
rsol-A=Pwa=Pra.L=-64,00.6,00=-384 kg/m
rsol-B=Pwb=Prb.L=32,00.6,00=192 kg/m
rsag-E=Pwe=Pre.a1.L=-32,00.2,02.6,00=-387,84 kg=-0,388 t. Pwe/2=0,194 t.
rsag-F= Pwf=Prf.a1.L=-17,80.2,02.6,00=-215,74 kg=-0,216 t. Pwf/2=0,108 t.
rsag-A=Pwa=Pra.L=32,00.6,00=192 kg/m
rsag-B=Pwb=Prb.L=-64,00.6,00=384 kg/m
Kolon zati yüklemesi:
g=0.0239*7.850=188 kg/m=0.188 t/m

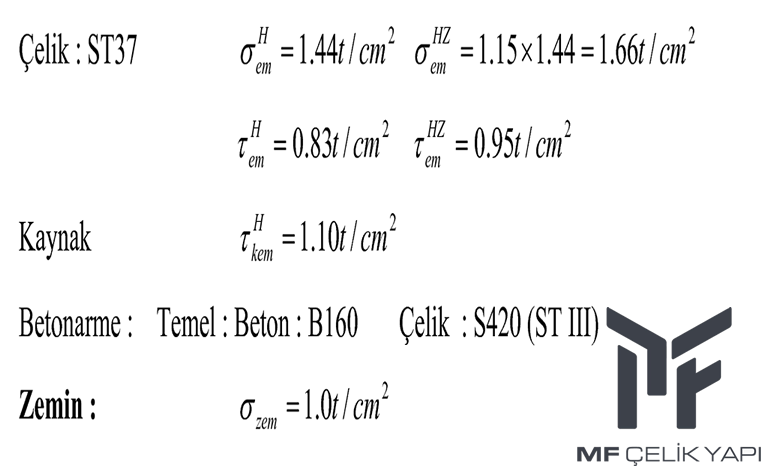

2.C.2. Malzeme

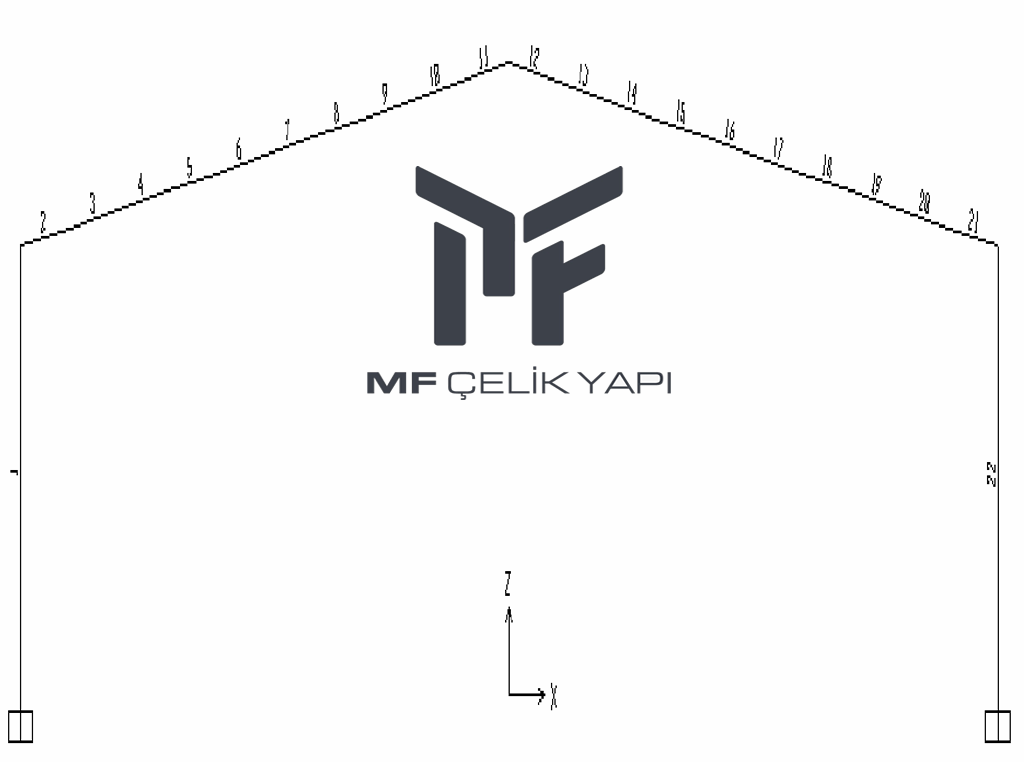

2.D. Sistemin SAP2000’de Analiz Edilmesi
2.D.1. Analizden Kesit

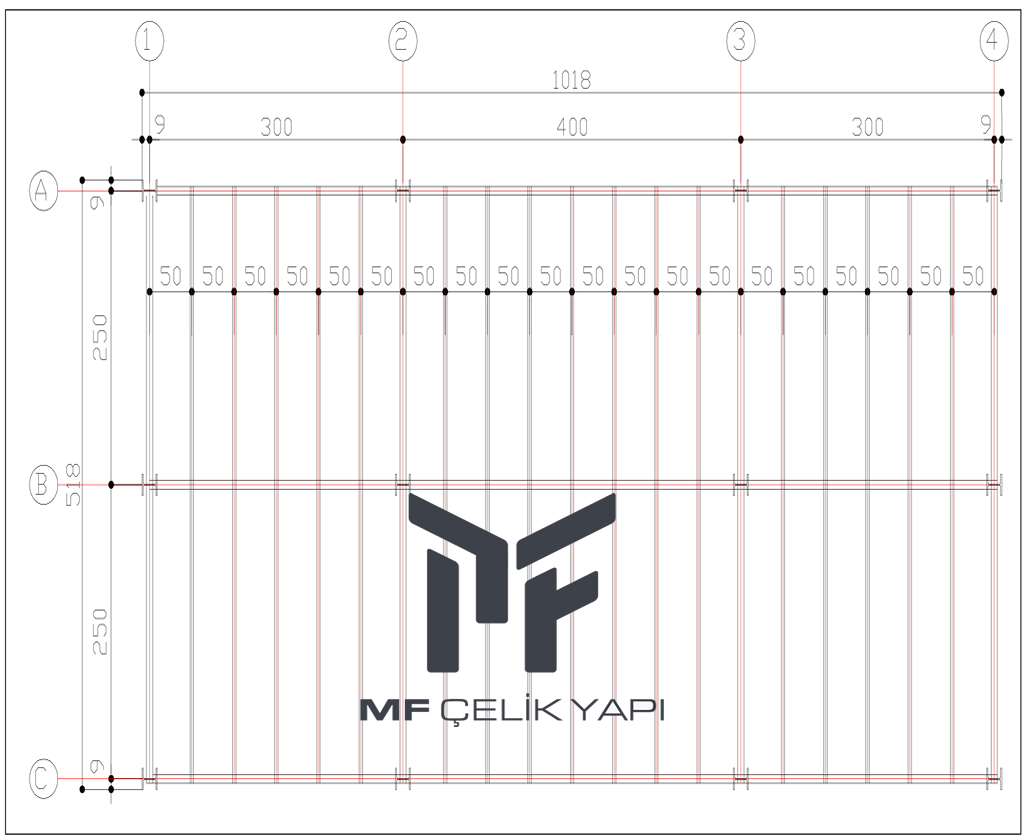

3. Çok Katlı Kiriş Kolon Çerçeve Sistem

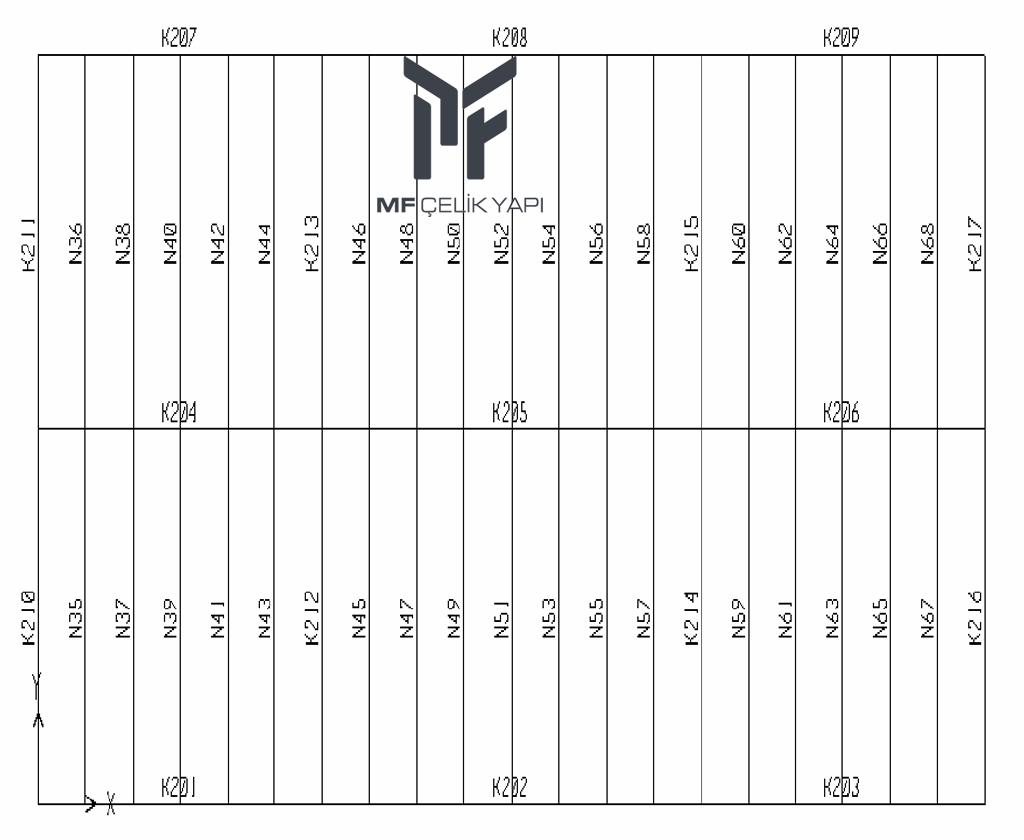

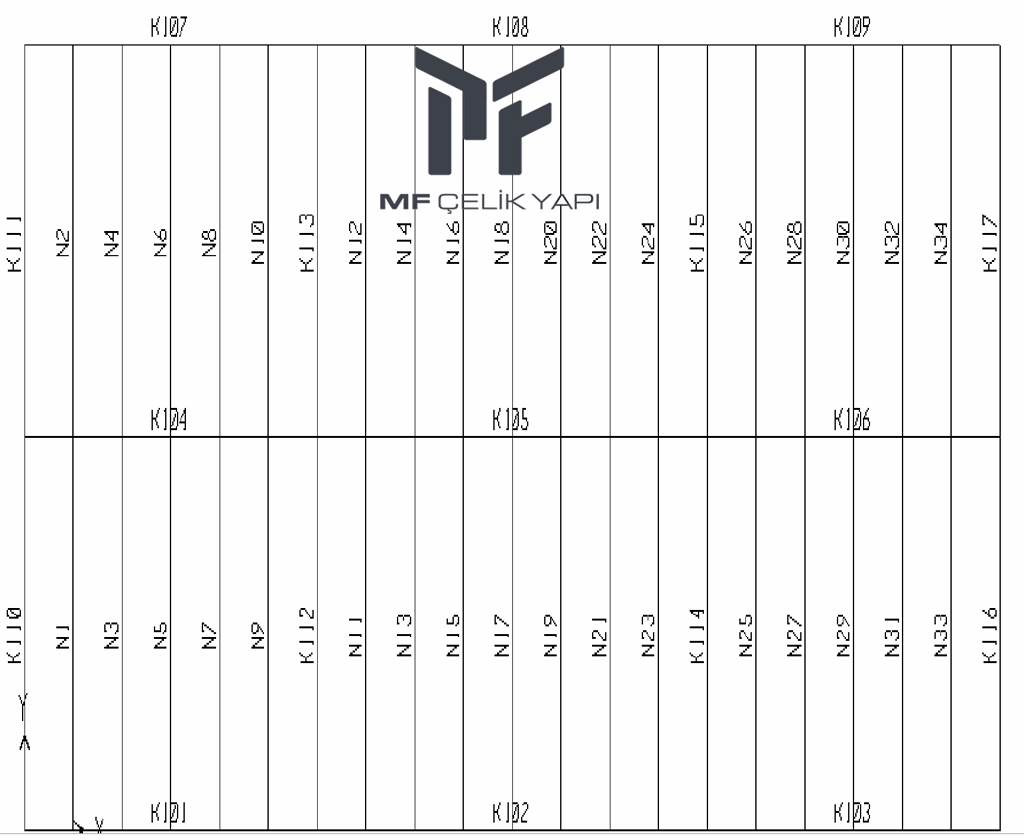

3.1. Çok Katlı Kiriş Kolon Çerçeve Sistem Analizinden Kesitler
